Servo Stretch Film Wrapping Machine. Automatische pallet wrapper voor karton en doos

Werkingsbeginsel:

De machine werkt via een 360 graden snelle roterende ring, die de rekfilmwagen om een vast karton of een voorwerp stuurt.Dit proces is het aanbrengen van PE-rekfilm op het oppervlak van de goederen in een uniformHet gehele verpakkingsproces is volledig geautomatiseerd en vereist geen handmatige ingreep; de gebruikers hoeven alleen het laden en lossen van de goederen te verzorgen.een eenvoudige en zeer efficiënte werking te garanderen;.

- verschillend van de traditionele palletverpakkingen: er is geen pallet nodig; de machine verpakt de individuele kartonnen rechtstreeks.Het vermogen van de machine om te draaien is aanzienlijk groter dan het vermogen van de machine om te draaien, waardoor het risico van kantelen bij hogesnelheidsrotatie wordt geëlimineerd en de machine ideaal wordt gemaakt voor kleine, lichtgewicht artikelen.

- Belangrijkste voordelen: zorgt voor een hoge verpakkingsdichtheid, maximaliseert de efficiëntie van het gebruik van de film en biedt aanzienlijk snellere verpakkingstijden dan handmatige methoden.

Technische specificaties

Kernfunctie en kenmerken:

Aanvaardbare industrieën en scenario's

6.1 Ringvormige roterende ring (kernvermogencomponent)

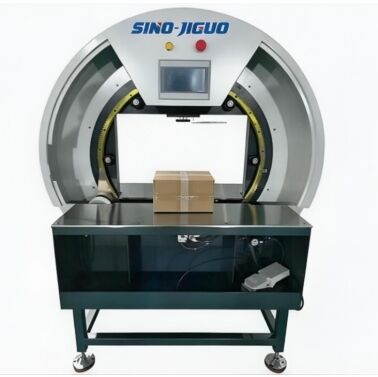

- Plaats: de grote witte cirkelvormige structuur op het hoofd van de machine.

- functie: het kerncomponent van het apparaat, voorzien van een geïntegreerd intern versnellings- en transmissie­systeem dat de filmdrager met hoge snelheid (360°) laat draaien,Hierdoor wordt een spiraalverpakking van kartonnen verkregen.Met behulp van een zeer nauwkeurig draaibarenontwerp zorgt het voor een soepele werking en een laag geluidsniveau en dient het als het cruciale element voor het garanderen van de verpakkingsefficiëntie en de belastingdichtheid.

6.2 Filmvoertuig en losloopmechanisme

- Plaats: de witte filmrol spindel aan de binnenkant van de roterende ring (in de linker onderste hoek van het diagram weergegeven).

- Functie: ontworpen voor het monteren van rollen van PE-rekfilm.Het beschikt over een ingebouwde spanningsregeling en een pre-stretch mechanisme (beschikbaar op geselecteerde modellen) dat de uitgangsspanning van de film regeltDit zorgt voor een gelijkmatige strekking van het filmmateriaal, waardoor de belastingdichtheid wordt gewaarborgd en tegelijkertijd het filmverbruik en de materiaalkosten worden verlaagd.

6.3 Werkoppervlak en vervoerstructuur van roestvrij staal

- Plaats: het metalen platform in het midden van de machine.

- functie: draagt de kartonnen of goederen die op verpakking wachten, is glad en slijtvast en vergemakkelijkt handmatig laden en lossen.Een aantal modellen kunnen direct in productielijnen worden geïntegreerd om volledig geautomatiseerdeHet platform is voorzien van ingebouwde foto-elektrische sensoren die automatisch de positie van de goederen detecteren en de verpakkingsvolgorde activeren.

6.4 PLC-touchbediening

- Locatie: het scherm bovenop de roterende ring.

- functie: dient als centrale bedieningsknooppunt van het apparaat en maakt het mogelijk om verschillende parameters aan te passen, zoals het aantal verpakkingslagen, de rotatiesnelheid, de filmspanning,en overlappingsverhouding en maakt het verpakkingsproces met één aanraking mogelijkHet systeem ondersteunt de opslag van meerdere parametersprofielen voor goederen van verschillende specificaties, waardoor eenvoudige bediening mogelijk is waardoor nieuwe medewerkers de besturing snel kunnen beheersen.

6.5 Noodstop- en startknoppen

- Locatie: De rode (Noodstop) en groene (Start) knoppen naast het bedieningspaneel.

- Functie: de rode knop maakt onmiddellijke, met één tik gesloten in noodsituaties en zorgt voor de veiligheid van het gebruik.Beide knoppen voldoen aan industriële veiligheidsnormen. 6.6 Voetpedaalbesturingsschakelaar (rechtsonderhoek)

- Plaats: Voet bedienbaar apparaat aan de buitenzijde van de machine.

- Functie: Bevrijdt de handen van de bediener; door eenvoudig op het pedaal te drukken na het handmatig laden van het product wordt het riemproces gestart.Dit verbetert het gebruiksgemak en is ideaal voor scenario's met frequent handmatig laden en lossen.

6.6 Machinaframe en beschermende structuur

- Locatie: De grijze staalconstructie aan de basis van de machine.

- Functie: dient als dragende fundering voor de apparatuur; is vervaardigd van hoogsterk gelast staal om de stabiliteit te waarborgen bij hoge snelheid.Met een afgesloten beschermingsontwerp om de veiligheidsrisico's in verband met de hogesnelheidsrotatie van de riemring te beperken, terwijl de interne transmissiecomponenten tegelijkertijd worden beschermd tegen stof en puin.
